ENVIRONNEMENTS VIRTUELS
Modélisation d’environnements virtuels en 3D à partir de plans issus des différentes bases de données d’EDF (ALCHEMY, SDIN, …)
Reconstruction CAO d’environnements issus de relevés TQC (Tel Que Construit) réalisés à partir de scan laser 3D

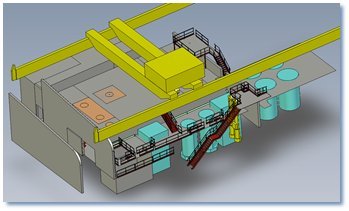

Base chaude opérationnelle de TRISCASTIN

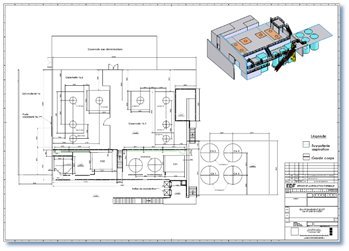

Les éléments CAO issus de relevés TQC peuvent également servir à établir des plans de génie civil.

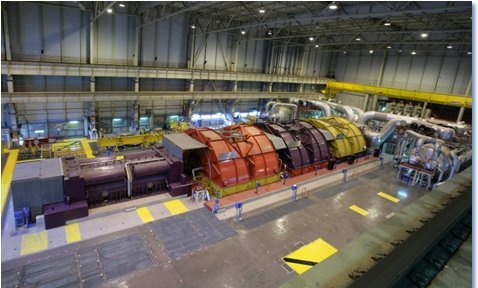

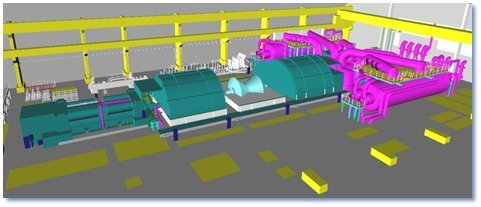

Salle des machines de CHOOZ B2
Création d’environnements 3D compatibles avec l’application SAAM colisage.
Après différents traitements, les nuages de points issus des scanners 3D permettent d’obtenir un environnement CAO réel avec une précision de l’ordre du centimètre.

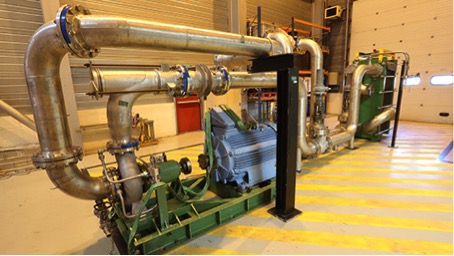

Environnement réel

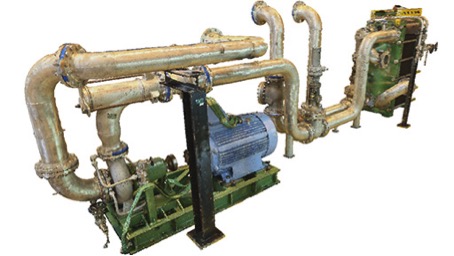

Nuage de points

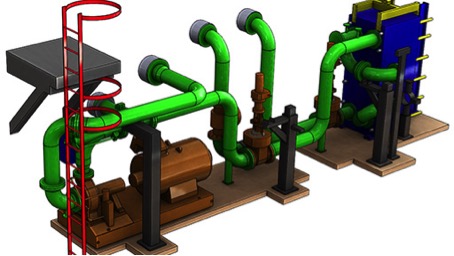

VVPro Prépa
Dans le cadre du projet « Grand Carénage » EDF prévoit une augmentation significative des opérations de maintenance des centrales nucléaires.
Afin de préparer au mieux les futures interventions, EDF a lancé une campagne de numérisation 3D / reconstruction virtuelle de ses installations et plus particulièrement des bâtiments réacteurs (BR).
Dans ce cadre, CERTIA a réalisé :
- la surveillance des activités de numérisation 3D,
- les photos panoramiques,
- la reconstruction virtuelle de l’ensemble du BR par l’intermédiaire de logiciels dédiés
Reconstruction CAO d’environnements issus de relevés TQC (Tel Que Construit) réalisés à partir de scan laser 3D.

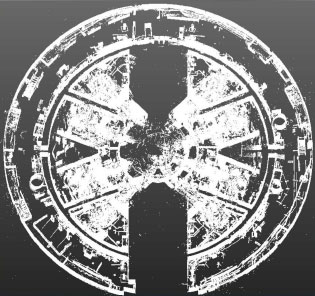

Nuage de points d'un plancher d'un BR 1300MW

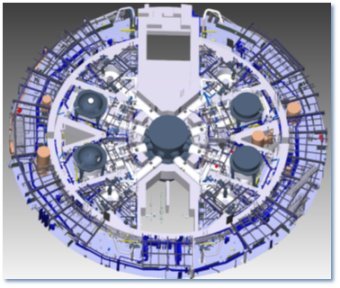

Reconstruit d'un plancher d'un BR 1300MW

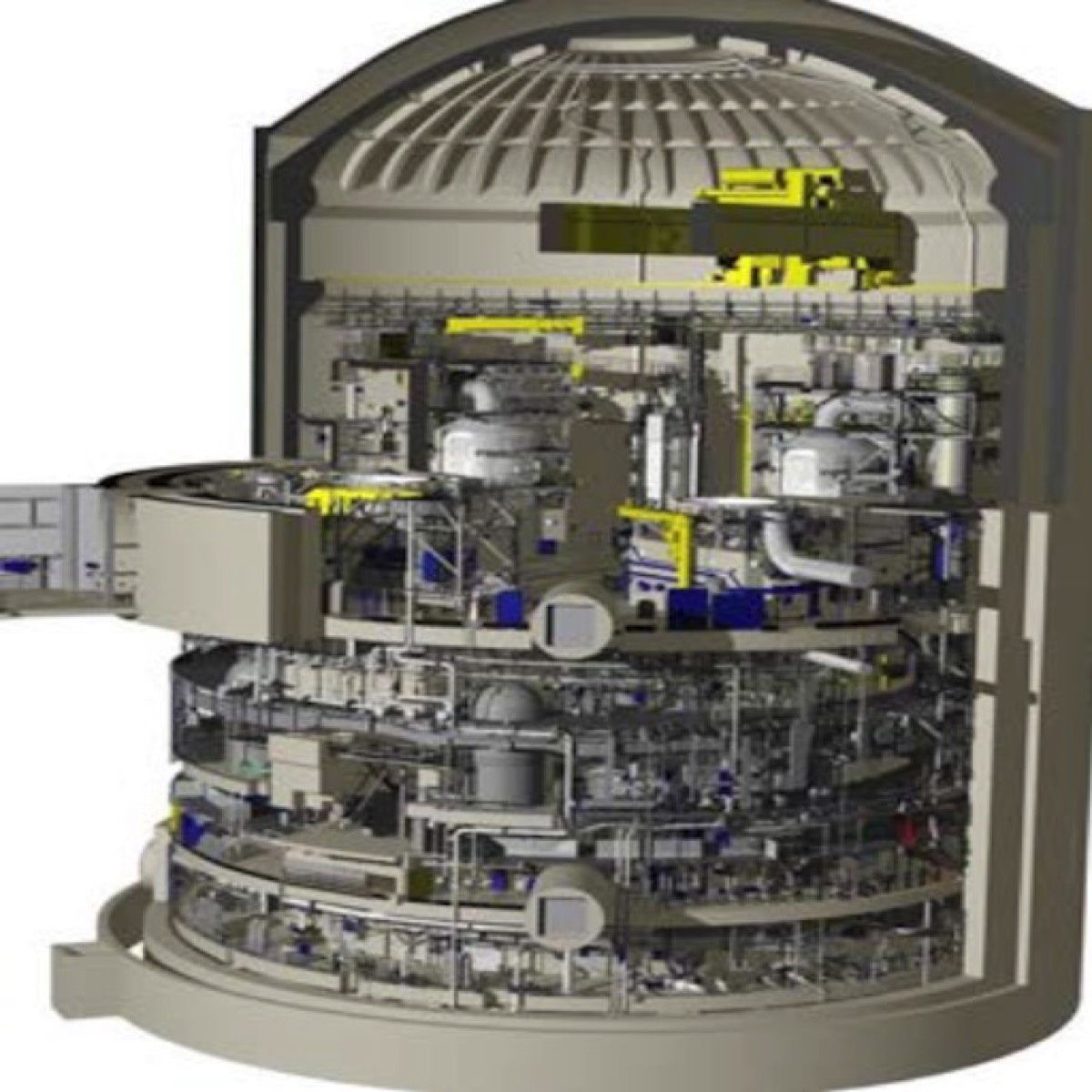

Vue éclatée d’un BR 1300MW entièrement reconstruit à partir d’un relevé TQC Laser.
- 1000 scans,
- 32 600 000 000 points
- 100 000 entités reconstruites
- 1.9 To de données informatiques
Création d’environnements ou d’équipements sur l’application PANTHERE, dédiée aux calculs de radioprotection.

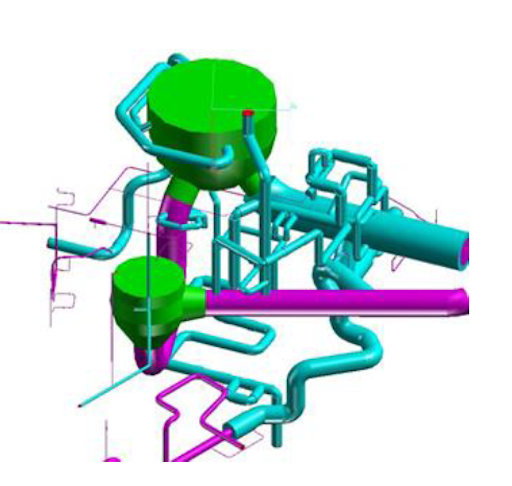

Boucle primaire

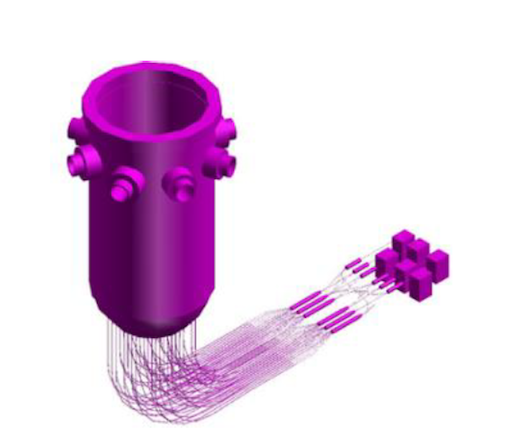

Cuve avec lignes RIC
FOSSES BK
Dans le cadre de la mise en œuvre d’un outil de ressuage mobile, la société CERTIA réalise plusieurs actions sur l’ensemble des C.N.P.E. du parc (hors N4) :
- La surveillance des numérisations 3D du plancher et de la fosse de chargement/déchargement BK (bâtiment combustible).
- Un relevé photographique se composant de vues panoramiques sur le plancher BK et de photographies classiques de détail dans la fosse.
- Une maquette CAO 3D détaillée basé sur la numérisation réalisée par un cabinet de géomètre.
VUE PANORAMIQUE FOSSE BK
VUE DE DETAIL FOSSE BK
VUE MODELE CAO FOSSE BK
H4U3
Dans le cadre de la mise en place des dispositifs post-fukushima U3, CERTIA réalise :
- L’étude cinématique de manutention et d’implantation du dispositif via la maquette CAO réalisé à partir d’une numérisation 3D de l’environnement issu de relevé par scan et photogrammétrie.
- La réalisation de notices de montage détaillées.
- Un relevé photographique et vidéo lors des phases test de montage du dispositif.
Montage à blanc de l’équipement U3 à la BFOC d’EDF
Restitution du montage à blanc, en nuage de points 3D, par photogrammétrie
Création d’une maquette CAO 3D à partir des acquisitions par scan pour l’environnement (Cabinet de géomètre) et par photogrammétrie pour l’équipement U3 (CERTIA)
Modèle numérique pour la cinématique des mécanismes de grappe
