AIDE LOGISTIQUE AU COLISAGE
Dans le cadre de l’assistance logistique au colisage (ALC), CERTIA réalise :
- La surveillance des numérisations 3D des installations,
- les photos panoramiques,
- la reconstruction virtuelle des installations par l’intermédiaire de logiciel de CAO,
- la fourniture de l’outil de gestion du colisage.
Mise en œuvre d’une large palette d’outils 3D pour des questions de logistique, de colisage ou de simulation.
![Stacks Image 89](files/stacks-image-c7e43b8.jpg)
Colisage
![Stacks Image 87](files/stacks-image-3193363.jpg)
Logistique
![Stacks Image 137](files/stacks-image-2fd34e8.jpg)
Simulation
Les relevés d’environnements par capteurs laser 3D permettent de reconstruire virtuellement l’intérieur des bâtiments au plus proche de la réalité.
![Stacks Image 154](files/stacks-image-0bd497c.jpg)
Acquisition sur site
![Stacks Image 156](files/stacks-image-5f74669.jpg)
Nuage de points TQC
![Stacks Image 158](files/stacks-image-2fb6f7c.jpg)
TQC modélisé en CAO / 3D
Les données d’entrées peuvent également être issues de relevés topographiques classiques, réalisés par scanner embarqué.
![Stacks Image 248](files/stacks-image-3680330.jpg)

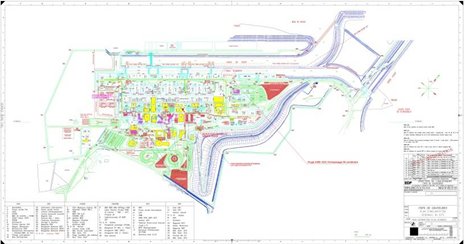

Plan 2D issu de la reconstruction CAO
![Stacks Image 250](files/stacks-image-26535a3.png)
![Stacks Image 254](files/stacks-image-8238e42.jpg)
Scanner embarqué.

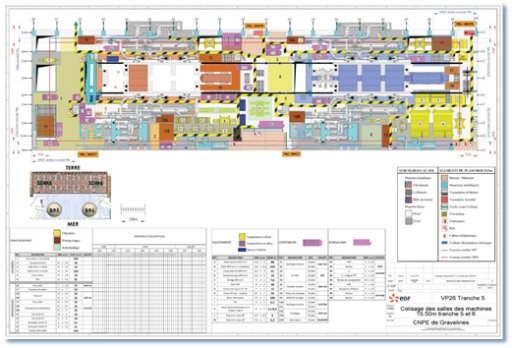

L’intérêt de créer des plans de colisage est de tester rapidement et facilement différentes possibilités de colisage dans un environnement réel.
![Stacks Image 274](files/stacks-image-b9f1c02.jpg)
![Stacks Image 192](files/stacks-image-5632ed7.jpg)
La création de plans de colisage permet d’obtenir des informations sur :
- les dimensions des chantiers avec, pour chacun, une chronologie de la période d’occupation,
- les dimensions et les masses d’équipements colisées,
- les descriptions des différents conteneurs et bungalows

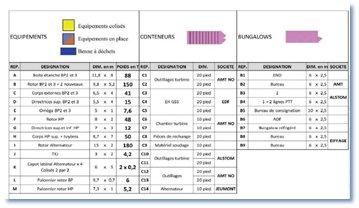

Création des containers et des bungalows avec leurs attributs
![Stacks Image 220](files/stacks-image-87f6c54.png)
![Stacks Image 280](files/stacks-image-7216607.jpg)
Simulation : création de cinématique pour valider la manutention ou le transport d’un équipement
![Stacks Image 231](files/stacks-image-de5d5ac.png)

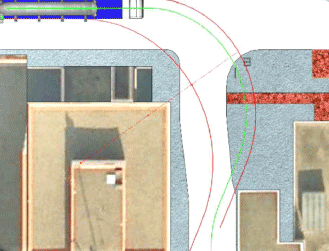

Transport d’un réchauffeur AHP
![Stacks Image 233](files/stacks-image-5da8386.jpg)
Manutention d’un stator d’alternateur
Dans le cadre du développement du projet d’assistance logistique au colisage (ALC Light) vers ALC version WEB,

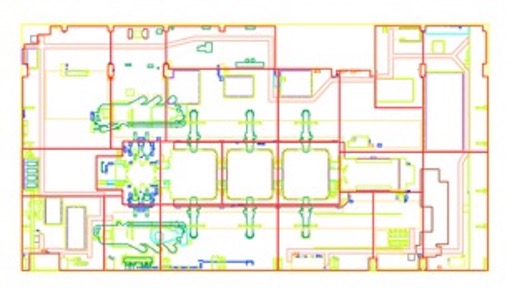

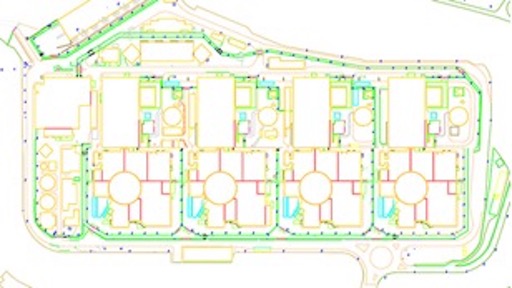

CERTIA réalise la mise en forme des projets CAO 3D (Solidworks) réalisé pour ALC LIGHT vers de la 2D (Autocad) pour fournir une base de données
concernant différentes couches métiers sur les CNPE pour les intégrer dans un SIG (Système d’Information Géographique)
développé par EDF, dont le but est de géo-référencer tous les CNPE de France avec ces différentes couches.
![Stacks Image 287](files/stacks-image-373f945.jpg)
![Stacks Image 292](files/stacks-image-1b6578d.jpg)
