INTEGRATION D'OUTILLAGES EN CAO



A partir des plans ou d’un modèle CAO d’un format quelconque (IGES, STEP, SAT, IV, etc), il est possible de vérifier l’intégration d’un outillage dans un environnement spécifique.



Stacks Image 89
Stacks Image 87

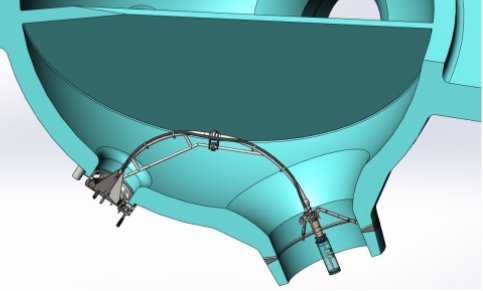

Intégration de l’outillage de contrôle gammagraphique des GV RO55/19



Stacks Image 140
Stacks Image 143
Stacks Image 146
Stacks Image 149

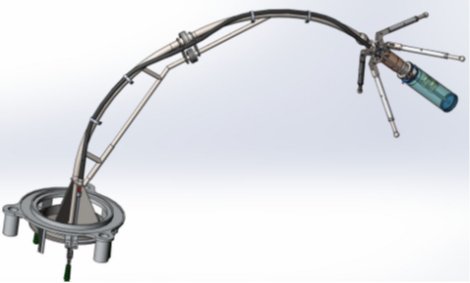

Mise en place d’un char d’Inspection télévisuel de la plaque tubulaire d’un GV.



Stacks Image 171

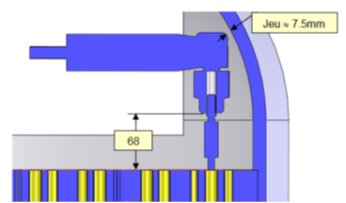

Etude de mise en place de bouchon dans une boite à eau d’un échangeur RRA P4



Stacks Image 180
Stacks Image 183

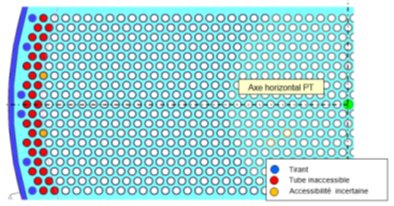

Intégration de plusieurs outillages dans une boite à eau d’un échangeur EAS 900MW



Stacks Image 197
Stacks Image 200

Extraits de la note d’étude sur Intégration de plusieurs outillages dans une boite à eau d’un échangeur EAS 900MW
