ANALYSE DE DEFAUTS GEOMETRIQUES
CERTIA effectue des expertises géométriques de composants / équipements dégradés afin de fournir aux donneurs d’ordre les informations nécessaires à une prise de décision sur les éventuels travaux à réaliser.

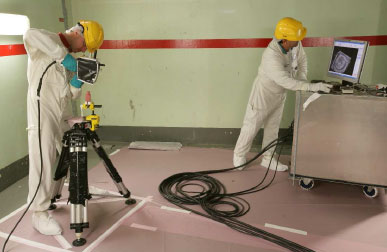

Les données d’entrée utilisées pour ce type d’analyse sont issues d’un appareil de mesure 3D qui permet d’obtenir une précision de l ’ordre de 0,05mm par mesure sans contact (T-SCAN, HandyScan),
![Stacks Image 89](files/stacks-image-3165bc1.jpg)
![Stacks Image 87](files/stacks-image-53cdeec.jpg)
![Stacks Image 137](files/stacks-image-159ff83.jpg)
Analyse des déformations de la bâche 2RPE001BA du site de Tricastin tranche 2, suite aux déformations générées lors d’une erreur au cours du dernier arrêt de tranche.
Le but de cette analyse est d’identifier et caractériser les zones impactées par la déformation. Cette analyse est réalisée sous RealWorks (version 10.9) et 3DReshaper 2016 (version 11.0.7)
![Stacks Image 222](files/stacks-image-30b71cf.jpg)
Matérialisation en bleu de la reconnaissance du corps de la bâche à partir du nuage de points
![Stacks Image 214](files/stacks-image-e7adb9c.png)

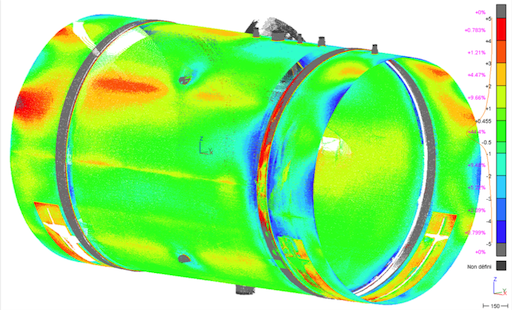

Reconnaissance du corps du corps de la bâche
![Stacks Image 224](files/stacks-image-4ced84e.jpg)
Carte des écarts des profils du cylindre moyen
![Stacks Image 235](files/stacks-image-497f530.jpg)
Repérage des 5 lobes résultants de la déformation de la bâche sur le nuage de points
![Stacks Image 240](files/stacks-image-ac069c5.jpg)

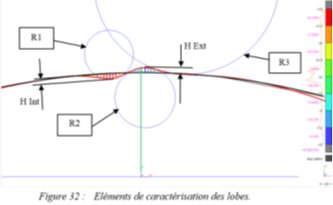

Caractérisation des lobes afin de réaliser une analyse mécanique par éléments finis
![Stacks Image 250](files/stacks-image-cf7918c.jpg)

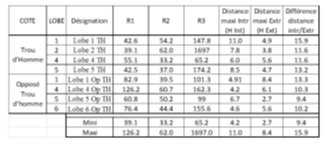

Tableau de caractérisation des lobes
![Stacks Image 182](files/stacks-image-1dcb859.jpg)
![Stacks Image 184](files/stacks-image-53f3f15.jpg)

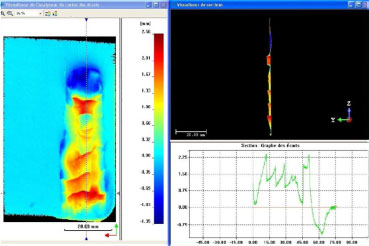

![Stacks Image 186](files/stacks-image-f462627.jpg)
Pièce de guidage (maillage)
![Stacks Image 201](files/stacks-image-0d4c698.jpg)
![Stacks Image 203](files/stacks-image-5a8cf5a.jpg)

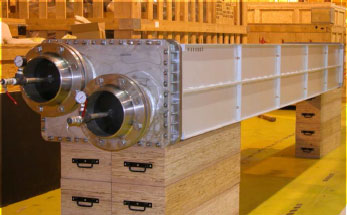

Réfrigérant d’alternateur 1300MW
